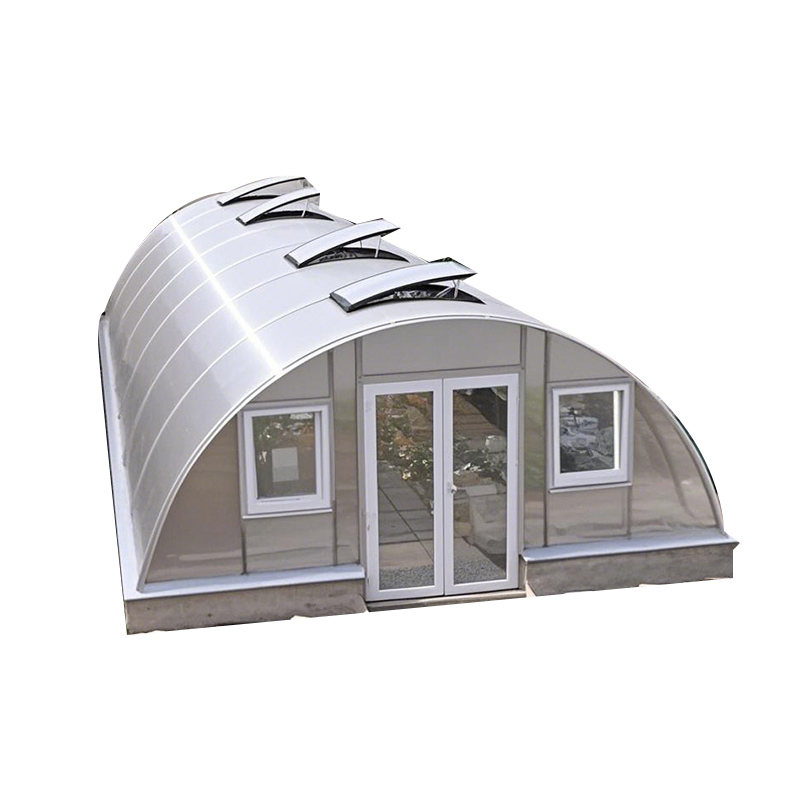

Компактна арочна однопрольотна сонячна теплиця

1. Короткий опис компактної сонячної теплиці, однопрольотної сонячної теплиці та арочної сонячної теплиці

Компактна арочна однопрольотна сонячна теплиця є проривом у маломасштабному захищеному сільському господарстві, поєднуючи ефективність використання простору, чудові теплові характеристики та структурну стійкість у економічно ефективному пакеті. Розроблена для комерційних виробників, дослідницьких установ та серйозних любителів, ця теплиця забезпечує 90% функціональності більших конструкцій лише на 60% площі.

Ключові інновації включають:

• Удосконалена геометрія арки, що оптимізує захоплення світла та скидання снігу

• Інтегровані сонячні теплові системи зменшують потреби в опаленні на 65%

• Модульна конструкція, що забезпечує швидке розгортання та розширення

• Сумісність із розумними кліматичними умовами для точного землеробства

2. Архітектурне проектування та інженерія компактної сонячної теплиці, однопрольотної сонячної теплиці та арочної сонячної теплиці

2.1 Структурна геометрія

• Прецизійно вигнутий арочний каркас (напівкруглий профіль 180°)

• Мінімізує кількість конструктивних елементів, максимізуючи внутрішній об'єм

• Аеродинамічний коефіцієнт (Cd) 0,32 зменшує вітрове навантаження

• Однопрольотна конструкція з відкритим прольотом (без внутрішніх опор)

• Максимальна корисна площа вирощування

• Спрощений доступ до механізації

2.2 Розмірні характеристики

2.3 Матеріалознавство

• Рама: оцинкована сталь 1,5 мм (покриття G550, Z275)

• Обшивка: 8-мм полікарбонат, стійкий до ультрафіолету (гарантія 10 років)

• Фундамент: Система ґрунтових гвинтів (монтаж за 3 години)

3. Сонячні продуктивні системи компактної сонячної теплиці, однопрольотної сонячної теплиці та арочної сонячної теплиці

3.1 Оптимізація світла

• 94% пропускання PAR через скління з нанопокриттям

• Розсіювання світла 70% (зменшене затінення рослин)

• Відбиваюче покриття підлоги (альбедо 92%) покращує освітлення під листям

3.2 Термічний менеджмент

• Активні системи:

• Сонячний термальний накопичувач води об'ємом 200 л (теплова потужність 2,1 кВт)

• Труби підземної циркуляції повітря (GHE) (діаметром 40 см)

• Пасивні системи:

• Панелі з фазозмінного матеріалу (точка переходу 18°C)

• Висувна двошарова ізоляція (коефіцієнт теплоізоляції 3,4)

3.3 Енергетичний баланс

4. Структурні характеристики компактної сонячної теплиці, однопрольотної сонячної теплиці та арочної сонячної теплиці

4.1 Вантажопідйомність

• Снігове навантаження: 50 кг/м² (розрахункове), 75 кг/м² (граничне)

• Опір вітру: 120 км/год (33 м/с) постійно

• Сейсмічна: відповідає вимогам Зони 4 (IBC 2018)

4.2 Показники довговічності

• Корозійна стійкість: 5000-годинний тест у сольовому тумані

• Ударостійкість: Витримує град 25 мм зі швидкістю 30 м/с

• Термін служби: 20+ років (несуча конструкція), 12 років (облицювання)

5. Системи клімат-контролю

компактної сонячної теплиці, однопрольотної сонячної теплиці та арочної сонячної теплиці

5.1 Вентиляція  компактної сонячної теплиці, однопрольотної сонячної теплиці та арочної сонячної теплиці

• Автоматичні вентиляційні отвори на даху (30% площі підлоги)

• Бічні жалюзі з сітками від комах

• Витяжні вентилятори на сонячній енергії (продуктивність 200 м³/год)

5.2 Додаткові системи

• Світлодіодне проміжне підсвічування (150 мкмоль/м²/с PPFD)

• Збагачення CO₂ (контроль 800-1200 ppm)

• Крапельне зрошення зі зворотним зв'язком по вологості

6. Сільськогосподарська продуктивність

6.1 Дані випробувань сільськогосподарських культур

6.2 Використання простору

• Вертикальні системи: еквівалент 3,2 м²/м² підлоги

• Мобільні лавки: 85% корисної площі

• Ефективність проходу: мінімальна ширина 0,5 м

7. Встановлення та обслуговування

7.1 Графік будівництва

1. Підготовка місця: 4 години (оцінювання + маркування)

2. Фундамент: 3 години (гвинтові палі)

3. Монтаж каркаса: 6 годин (бригада з 2 осіб)

4. Облицювання: 4 години

5. Встановлення систем: 8 годин

7.2 Протокол технічного обслуговування

• Щоденно: Перевіряйте автоматизовані системи

• Щотижня: Очищення скляних поверхонь

• Щомісяця: Змащуйте рухомі частини

• Щорічно: Огляд конструкцій

8. Економічний аналіз

8.1 Структура витрат

8.2 Розрахунок рентабельності інвестицій

• Початкові інвестиції: $85/м²

• Річна економія: $28\mathrm{/}{�}^2(������)+$+35/м² (вихідність)

• Термін окупності: 2,3 роки (комерційний салат)

9. Тематичні дослідження

9.1 Встановлення міської ферми (Торонто)

• Конфігурація: 6×4 м (24 м²)

• Виробництво: 1,2 тонни/рік листової зелені

• Енергетична автономність: досягнуто 92%

9.2 Дослідницька станція (Норвегія)

• Зимові характеристики: -25°C на вулиці, +8°C всередині

• Світлопроникність: 88% на висоті сонячного світла 15°

•
